原位植物根系分析仪

根和菌根的生长发育是植物生长的关键特性，并影响陆地生态系统和生物地球化学循环过程。观察根系的生长发育对于了解植物在自然生态系统中的表现，以及解释陆地生态系统的水、碳和营养物质的动态迁移过程至关重要。

MS-190原位植物根系分析仪采用经典的微根窗技术，可定点原位观察和研究根和菌根，甚至根瘤的生长、死亡及分布（根系构型）规律，该系统最大优点是在不干扰根生长过程的前提下，可连续监测单个细根从出生到死亡的变化过程，也能记录细根、根毛乃至根瘤的生长、发育和物候等特征，结合专业根系分析软件，能够将根系相关指标定量化，包括根的长度、面积、根尖数量、直径、分布格局、活根及死亡根的数量等。

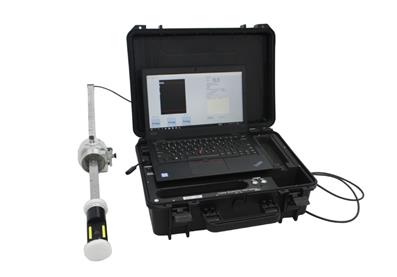

MS-190原位植物根系分析仪由控制单元、高清成像模块、高清线缆、定位标尺、定位手柄和供电模块组成，该系统能够获取不同季节的根系和根际微生物高清图像，分辨率可达2500dpi。仪器结实耐用、轻便易携带，配备有“Smucker”定位手柄用于精准定位，系统适用于水平、垂直或倾斜安装的微根管。配套专业图像采集软件能够快速进行设置、图像采集以及ICAP命名，系统可根据微根管直径调整成像面积，软件具有非线性校准功能，可消除微根管的曲面效应。

系统特点

?    360度无死角成像；超高分辨率，可达2500dpi；

?    成像快速，小于1秒，无需白平衡，可高效获取图像；

?    实时活根成像，满足定性筛选及定量研究目的；

?    具备非线性校准功能，可消除微根管的曲面效应；

?    配备精确定位、结实耐用的定位系统：经典的“Smucker”定位手柄，可实现准确、快速的环形定位；

?    12V（3A）供电系统，适用于田间或温室。配内置可充电锂电池套装；

?    适用于各种安装角度的微根管（水平、垂直或倾斜），外径为6或7厘米，最长达5米；

?    图像命名遵循ICAP方案，以便兼容各种根系分析软件；

技术参数

1. 成像面积：360度无死角成像，软件可自动裁剪图像成标准20mm×20mm面积；同时具备非线性校准功能，可消除微根管的曲面效应。

2. 微根管规格：外径70mm，内径64mm, 壁厚3mm；长度为100cm或200cm（定制）；

3. 微根管材质：进口PMMA材质，透光率 92％（在可见光范围内<0.05％吸收; @3 mm厚度）

折射率1.491； 拉伸强度110 MPa（-40°C)；72 MPa（30°C）

4. 图像分辨率及格式：2500dpi；800万像素（3280×2464像素）；jpg格式；

5. 成像速度：＜1秒/张图像；无需白平衡，可高效获取图像；

6. 图像命名：遵循ICAP命名规则；含有文件名-根管编号-位置-日期-时间-图集号-采集人等信息

7. 照明光源：两排3W的穗轴LED管，每排强度可达160-230流明，强度软件可调；

8. 控制单元：原厂配置的预装VSI-ICAP控制软件的ThinkPad笔记本电脑 ，符合欧盟和中国产品认证；Windows 10操作系统 ;内存8GB；存储（256GB SSD）；软件控制进行操作，实验和图像获取程序化（包括日期和位置），ICAP命名方案，批量或单张图像尺寸可调；

9. 图像输出：USB接口；

10. 连接线缆：HDMI高清线，标配1.8米，可延长至7米；

11.供电模块：12V（3A）供电及通用充电器，配内置可充电锂电池套装；可在野外连续10小时以上工作

12. 成像模块：铝质外壳，阳极电镀，长170mm，直径62mm，重420g；

13. 定位标尺：铝质，定位孔标准距离为20mm；最多可连续接5个定位标尺

14. 定位手柄：经典的“Smucker”定位手柄，可实现准确、快速的环形定位

基本配置

基本配置：主机控制单元，控制电脑（预装VSI I-CAP控制软件）；带HDMI接口的高清成像模块，1.8米的HDMI高清线缆，1.2米和0.8米长的定位标尺，定位手柄，外部供电模块，进口材质微根管10根；根系图片分析软件。

选配：延长手柄套件，最长可达5米；内置可充电电池套装；WinRHIZO Tron专业根系软件

产地与厂家：奥地利VSI
